蓄能器固定組件
1.產品概述
正確地安裝固定，是蓄能器正常運行、發揮應有作用的重要條件，當固定蓄能器時，不能讓殼體或接頭受到外加的壓力，尤其是在振動強烈、臥式安裝和1升上容量的蓄能器，必須使用固定組件。整套蓄能器安裝組件一般有后壁板、卡箍、托架、橡膠墊圈等組成，用于固定蓄能器，防止產生危險的振動。固定組件用于簡單和安全地固定，與安裝位置和使用地點無關，需要注意的是固定組件是為靜態應用設計，若要在動態狀態下使用，也叫以按照要求提供特別設計的卡箍。
2.型號說明
NXQ _ L※ _ ※ _ ※
?、? ② ③ ④
?、?名稱代號：蓄能器固定組件
?、?公稱容量：1～100L
?、?蓄能器的直徑Φ114～Φ299
?、?卡箍數量：A 1個 B 2個

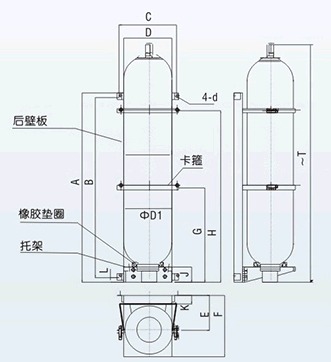

3.外形結構
4.技術參數
| 型號 | ～T | A | B | L | J | G | H | C | D | ΦD1 | Φd | K | E | F |
| NXQ-L0.63-89 | 320 | 200 | 170 | 15 | 45 | - | 160 | 130 | 106 | 89 | 9 | 30 | 92.5 | 142 |
| NXQ-L1-114 | 315 | 190 | 160 | 15 | 50 | - | 160 | 155 | 131 | 114 | 9 | 30 | 105 | 168 |
| NXQ-L1.6-152 | 355 | 210 | 170 | 15 | 50 | - | 175 | 203 | 169 | 152 | 13 | 30 | 126 | 208 |
| NXQ-L2.5-152 | 420 | 280 | 240 | - | 220 | |||||||||
| NXQ-L4-152 | 530 | 360 | 320 | - | 300 | |||||||||
| NXQ-L6.3-152 | 700 | 500 | 460 | - | 440 | |||||||||
| NXQ-L10-219 | 660 | 480 | 420 | 20 | 60 | - | 360 | 282 | 236 | 219 | 17 | 60 | 193 | 312 |
| NXQ-L16-219 | 870 | 650 | 590 | - | 550 | |||||||||
| NXQ-L25-219 | 1170 | 850 | 790 | - | 750 | |||||||||
| NXQ-L40-219 | 1690 690 | 1350 480 | 1290 420 | 620 | 1250 | |||||||||
| NXQ-L20-299 | - | 400 | ||||||||||||
| NXQ-L25-299 | 780 | 570 | 510 | 30 | 100 | - | 450 | 362 | 316 | 299 | 17 | 60 | 233 | 392 |
| NXQ-L40-299 | 1080 | 780 | 720 | - | 660 | |||||||||
| NXQ-L63-299 | 1500 | 1200 | 1140 | 600 | 1080 | |||||||||
| NXQ-L80-299 | 1810 | 1500 | 1440 | 680 | 1080 | |||||||||
| NXQ-L100-299 | 2220 | 1800 | 1740 | 680 | 1080 |
5.訂貨說明
① 訂貨時須寫明型號代號全稱，如：蓄能器容量為40L，直徑為Φ210卡箍2個蓄能器固定組件：NXQ-L40-219-B；
?、?nbsp;若對蓄能器固定組件還有特殊要求時，請向本企業商洽；
?、?nbsp;本企業保留設計更改權，對修改不另行通知。
