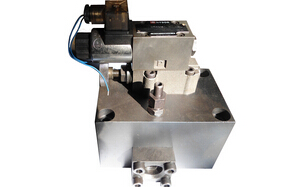

1.產品概述

　　蓄能器控制閥組主要安裝在蓄能器和液壓系統之間，由截止閥、安全閥和卸荷閥等組成，用于控制蓄能器通斷，溢流，卸荷等方面，具有結構緊湊性能強、連接靈活易操作等特點。卸荷有手動卸荷或電磁卸荷。

　　2.功能特點

　　① 可以對畜能器的安全工作壓力進行設定，或者對液壓系統實施供液和保壓；

　　② 用以控制畜能器與液壓系統之間的流道通斷；

　　③ 當畜能器向系統供液或系統向畜能器充液時，以吸收脈動，補償容量等工況下打開手動球閥，當需要停止工作或以畜能器進行檢修時關閉手動球閥；

　　④ 必要時可用手動卸荷閥卸荷或電磁卸荷。

　　3.型號參數

　　AJ _ ※ _ ※ ※ ※ / ※

　　①   ②   ③ ④ ⑤  ⑥

　　① 名稱代號：蓄能器控制閥組

　　② 卸荷形式： S—手動卸荷(標準型)　D—帶電磁卸荷

　　③ 公稱通徑：10、20、32mm

　　④ 安全閥壓力等級：a-6.3MPa b-16MPa

　　c-25Mpa h-31.5Mpa

　　⑤結構模式：Z—直動式溢流閥

　　⑥蓄能器接頭螺紋：M27×2、M42×2

　　M60×2、M72×2

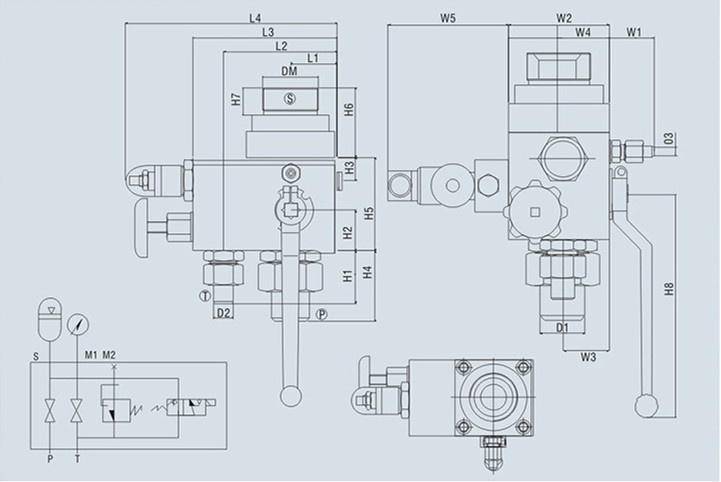

　　4.結構原理與外形尺寸

　　蓄能器控制閥組由高壓球芯截止閥、直控式溢流閥及一個小型截止閥等三個主要閥體組成，其中截止閥是手動主開關閥，溢流閥作為安全閥(用以設定最高機械壓力)，而截止閥是泄荷閥。三個閥體相互協調，構成液壓系統內蓄能器回路不可或缺的一部分。

　　5.技術規格

　　公稱壓力：6.30～31.5MPa

　　適用介質： 礦物油，水-乙二醇和乳化液

　　介質溫度：-15℃～+65℃

　　6.訂貨說明

　　① 訂貨時須寫明型號代號全稱，如：工作壓力為31.5Mpa,通徑為20mm，標準型，蓄能器接口螺紋M42×2的蓄能器控制閥組：AJS-20HZ/M42×2。

　　② 如對蓄能器控制閥組還有特殊要求時，請向本企業商洽。

　　③ 本企業保留設計更改權，對修改不另行通知。
