蓄能器卡箍
1.產品概述
卡箍是專用于固定蓄能器而設計的專業裝置。具體結構緊湊，連接結構緊湊，連接靈活，外形美觀等特點。
2.型號說明
NX-KG /Φ※
① ②
?、?名稱代號：蓄能器卡箍
?、?蓄能器外徑：Φ89～Φ426

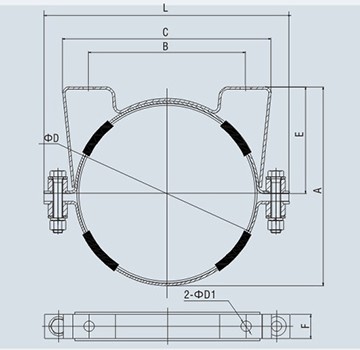

3.結構及尺寸規格
4.技術參數
| 型號 | A | B | C | ΦD | ΦD1 | E | F | L | 配用蓄能器型號 |
重量 （Kg） |
| NX-KG/Φ89 | 112 | 76 | 110 | Φ89 | Φ9 | 62.5 | 20 | 150 | NXQ-0.4L～0.63L | 0.3 |
| NX-KG/Φ114 | 137 | 100 | 138 | Φ114 | Φ9 | 75 | 20 | 176 | NXQ-1L | 0.4 |
| NX-KG/Φ152 | 177 | 126 | 186 | Φ152 | Φ11 | 96 | 20 | 212 | NXQ-1.6～6.3L | 0.5 |
| NX-KG/Φ219 | 248 | 196 | 260 | Φ219 | Φ13 | 133 | 30 | 306 | NXQ-10L～40L | 1.1 |
| NX-KG/Φ299 | 328 | 276 | 350 | Φ299 | Φ13 | 173 | 30 | 385 | NXQ-20L～100L | 1.5 |
| NX-KG/Φ351 | 396 | 330 | 405 | Φ351 | Φ15 | 212 | 35 | 442 | NXQ-63L～160L | |
| NX-KG/Φ426 | 456 | 403 | 478 | Φ426 | &Φ15 | 237 | 40 | 518 | NXQ-100L～250L |
5.訂貨說明
1.訂貨時須寫明型號代號全稱，如：蓄能器公稱容積25L，直徑為Φ299卡箍：NX-KG/Φ299.(已包括橡膠墊)
2.若對卡箍還有特殊要求時，請向本企業商洽。
3.本企業保留設計更改權，對修改不另行通知。
