1.產品概述

　　AJF系列蓄能器安全截止閥由截止閥、安全閥和卸荷閥等組成，安裝于蓄能器和液壓系統之間，用于控制蓄能器油液的通斷、溢流、卸荷等工況。

　　2.型號說明

　　AJF _ H※ _ ※L ※ _ F2

　　①        ②     ③ ④   ⑤

　　① 名稱代號：安全截止閥

　　② 壓力等級：H1-10Mpa， H2-20Mpa, H3-31.5Mpa

　　③ 公稱通徑：25,40,50mm

　　④ 連接方式：L-直通式， LS-直角式， LW-三通式

　　3.技術參數

　　公稱壓力：10～31.5Mpa

　　適用介質：礦物油、水-乙二醇和乳化液

　　介質溫度：-10℃～+93℃

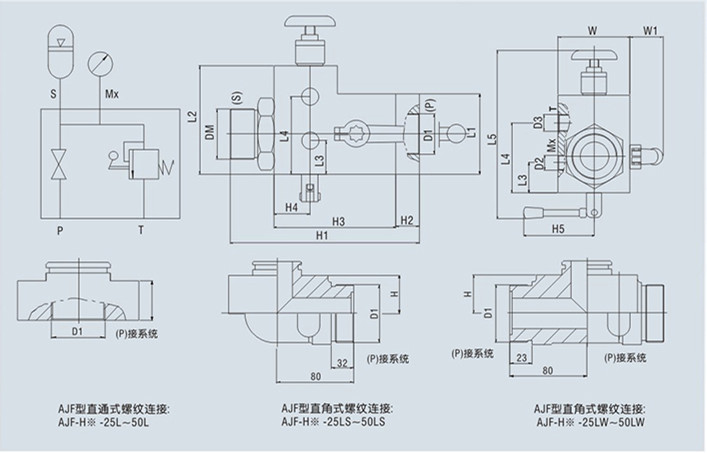

　　4.外形尺寸與結構原理

　　5.訂貨說明

　　① 訂貨時須寫明型號代號全稱，如：工作壓力為31.5Mpa，通徑為50mm，直角式螺紋連接的安全截止閥：AJF-H350Ls-F2。

　　② 如對此安全截止閥還有。特殊要求時，請同本公司商洽。

　　③ 本公司保留設計更改權，對修改恕不另行通知。
